一、產品介紹
      遞進式柱塞分配器通過液壓順序控制配油，分配器柱塞的運動受供給的潤滑脂支配，這種支配方式最終使得潤滑劑依次從各個出口排出。如果潤滑脂的流動不正常，例如某一潤滑線路或某一潤滑點發生堵塞時，分配器也將發生堵塞。這種堵塞現象可用于對分配器進行監控。發生堵塞時，手動注油會出現難以克服的背壓。對于EP-S電控泵來說，在過壓時安全閥上的泄油小孔就會泄露潤滑脂。
      遞進柱塞分配器采用各種不同的塊狀結構制造，以便根據潤滑點的數量來方便地對分配器進行必要的延長或縮短。也正是因?yàn)橛辛诉@種塊狀結構，使得有可能采用由各個柱塞行程具有不同輸出的單個配油塊，來組成一個完整的遞進式分配器。為確保遞進式分配器的正常功能，最少需要三個柱塞塊，也就是說，至少需要三個配油塊。

二、分配器技術參數

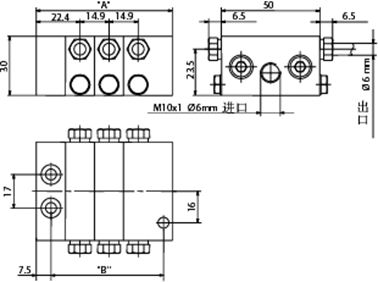

工作壓力進口： ******300bar 溫度范圍： -35℃到+100℃ 使用介質： 油-粘性油-油脂 尺寸： 最?。篗X-F3/6（3 柱塞分配器塊,6個出油口） ******： MX-F12/24 （12 柱塞分配器塊，24口）

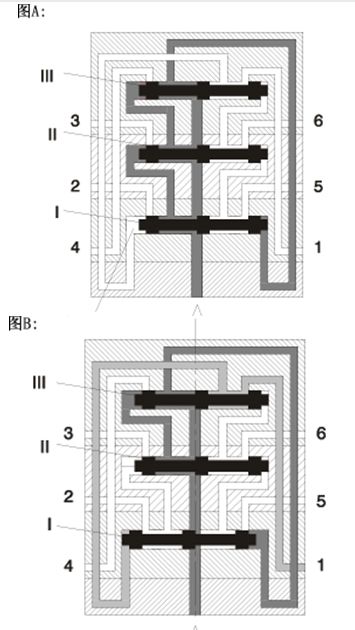

分配器工作原理(一) 遞進式分配器由獨立的分配器塊組成，它們是首塊IE（不帶柱塞）、 中間塊ME和末塊EE，它們是通過螺栓（六角沉頭螺栓）和鎖緊墊圈裝配起來的。各分配器塊之間采用了O形圈密封。 潤滑脂通過分配器的進口流入，經過全部配油塊后，到達柱塞（I）（見圖A）。 柱塞（I）被推向左側，潤滑脂則從柱塞左側壓力區域排向出口1（見圖B）

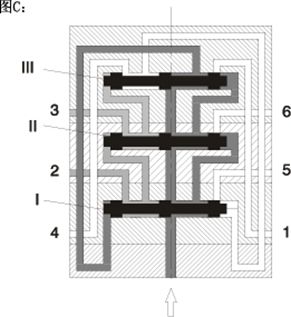

分配器工作原理(二) 此后，柱塞（II）和（III）依次換位，潤滑脂被壓向出口2和3。在柱塞 （III）換位后，潤滑脂就直接進入柱塞（I）的左側（見圖C），推動 柱塞（I）右移，潤滑脂則從柱塞右側壓力區域排向出口4。 最后，柱塞（II）和（III）將換位，而潤滑脂將被壓向出口5和6。 在輸送柱塞（III）換位后，潤滑脂又一次進入到柱塞的右側（見圖A），從而開始了一個新的遞進式柱塞配油循環。只要向遞進式分配器供應潤滑脂，上述循環將不斷重復進行下去。

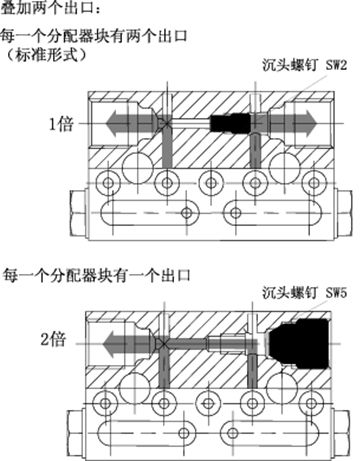

疊加出口(一)： 為滿足大油量潤滑點的潤滑需要，遞進式分配器需要疊加兩個或兩個以上的出口。 遞進式分配器的每個分配器塊均有兩個出口。 需要疊加兩個出口時，就要連接分配器塊的兩個出口。 為達到這一目的，就要取出分隔兩側的M2沉頭螺釘，并在一側出口擰進一個絲堵，將該側出油口封死。 這樣，封閉側的輸出就被引向另一側，也就是說，另一側的油量輸出加倍了。

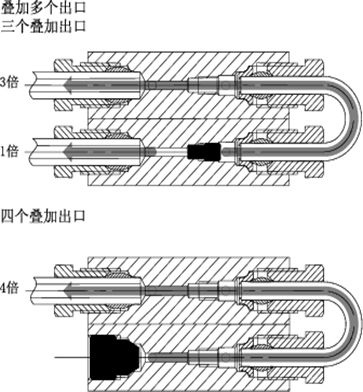

疊加出口(二)： 如果遞進式分配器某一塊兩個出口的全部輸出仍然不夠的話，例如在大型軸承處或者主分配器處，就需要將幾個分配器塊連接起來。 為達到這一目的，需要使用一根管子或連接橋把兩個分配器塊連接起來，這樣，三個出口就被連接起來了。 取出分配器塊內分隔兩側的沉頭螺釘，再封閉一側出口，四個出口就被連接起來了。 最終輸出是所有被疊加出口的輸出值的總和。
